旋振篩

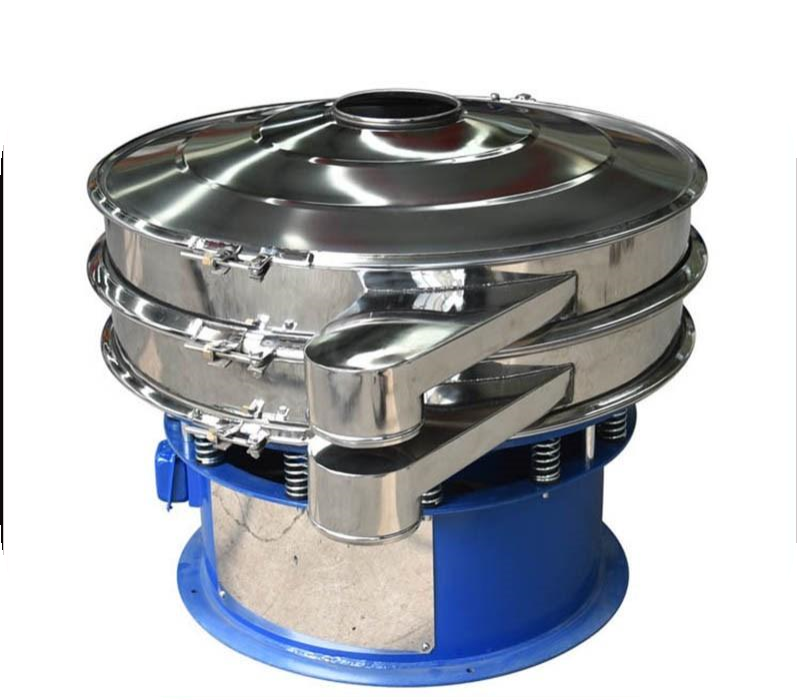

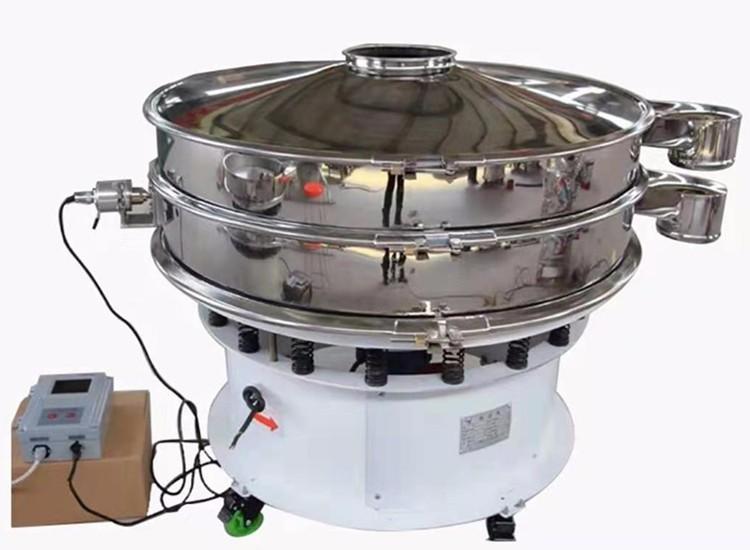

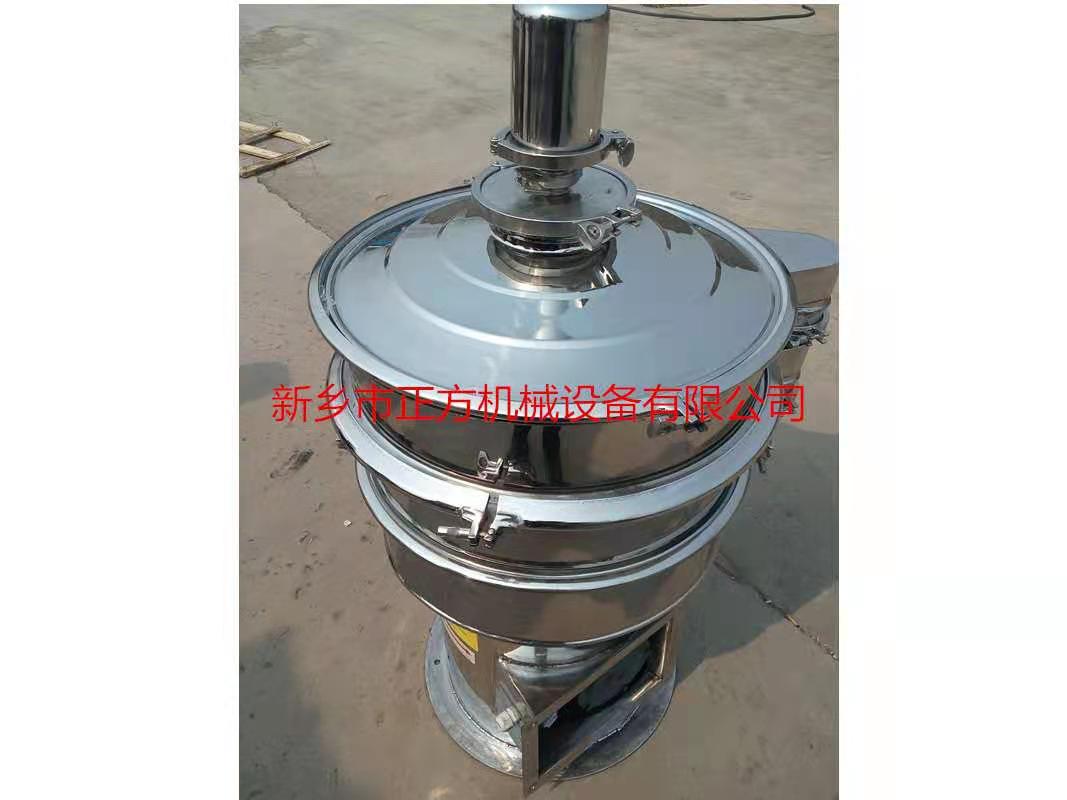

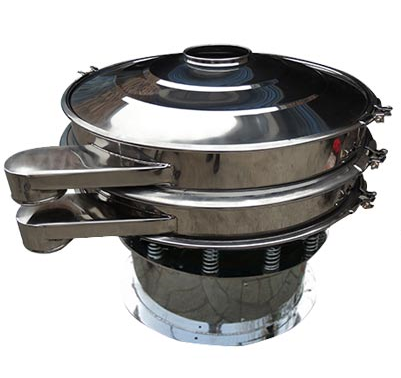

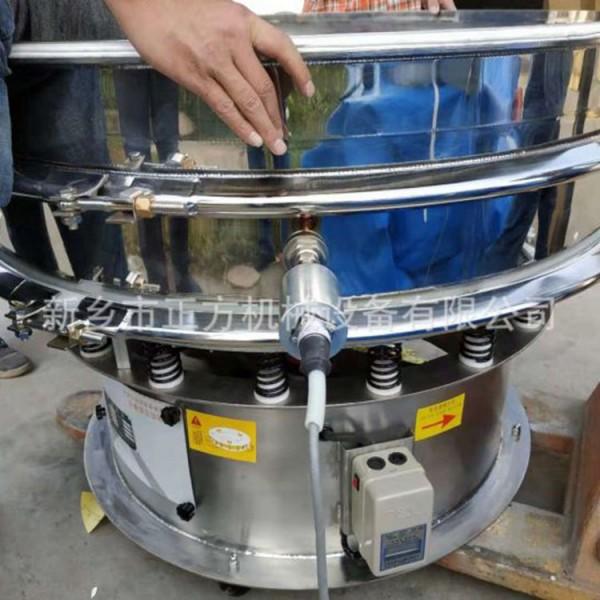

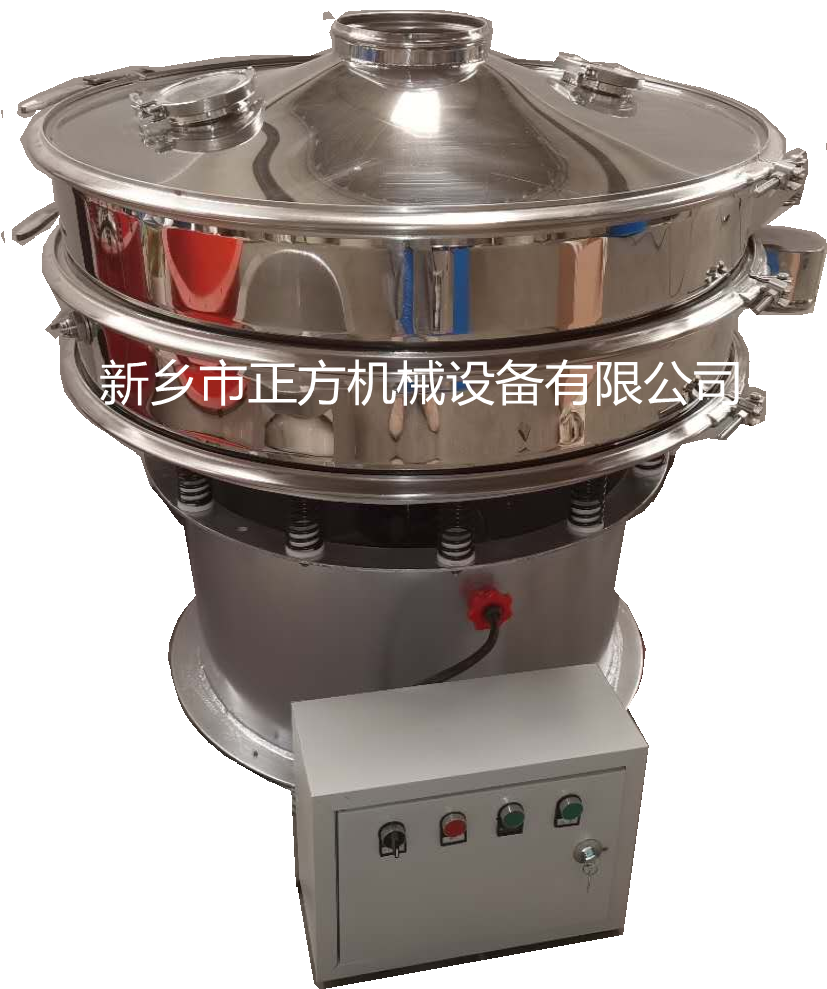

XZS旋振篩產品概述: XZS旋振篩（復式旋振動篩,三次元振動篩）是一種高精度細粉體篩分設備，在吸收國內外先進技術基礎上，我公司設計出具有國內先進水平的機型,可分選至500目，甚...
XZS旋振篩產品概述: XZS旋振篩（復式旋振動篩,三次元振動篩）是一種高精度細粉體篩分設備，在吸收國內外先進技術基礎上，我公司設計出具有國內先進水平的機型,可分選至500目，甚至可過濾至5um。啟動迅速強勁有力而運轉平穩，該設備自帶彈性地腳，可安裝到任何平整地面所需位置，以便于移動到所需工位。旋振篩通過單軸立式振動電機的激振力、通過彈性介質傳導的機械振動，使其振動盤做橢圓震動，其震動形式稱之為旋震動、三次元運動。迫使物料逞螺旋拋物線形式前進，逐漸開放沿框體周邊由排料端口泄出。
旋振篩可分為單層旋振篩、和多層旋振篩、根據需要能同時進行二至四個等級的分選或過濾，根據篩選物料的具體需求，選擇不同層級的旋振篩。旋振篩也可以根據不同的要求訂做成閘門型旋振篩、加緣型旋振篩、直泄式旋振篩、噴水式旋振篩、強制型旋振篩等，制作材料多為不銹鋼以及碳鋼。全封閉結構，抑制粉末飛揚，液體不泄露，網面有自清潔功能，自動排放干凈無存料、網架一般采用單網雙箍結構避免死角，增加更多篩網使用面積，高效率精密篩分，可根據用戶需要而設計制造特殊型號規格的旋振篩。 |
XZS旋振篩主要特點: 1、效率高于一般同類型篩機，外形設計美觀精致，不銹鋼材料耐磨耐用，任何粉類，粘液類皆可適用。
2、更換篩網較易、操作簡單、清洗方便?！ ?br/> 3、流水進料、連續作業、多級篩分。
4、排料端方向可沿圓周方向做任意改變?！ ?/span> 5、體積小、重量輕、啟動迅速、噪音低。
6、篩分精度高、效率高、篩網利用率高。
7、全封閉、無粉塵溢散、可篩至500目或0.028μm。
8、獨特網架設計，篩網使用時間長久，換網快速只需3-5分鐘。
9、雜質、粗料自動排出，可以連續作業。篩機可以同時多層使用 |
XZS旋振篩工作原理: 標準旋振篩基本原理：是利用立式振動電機軸上下端安裝的重錘（不平衡重錘），將立式振動電機的旋轉運動轉變?yōu)樗?、垂直、傾斜的三次元運動，再把這個運動依次通過振動盤傳遞給篩面，使物料在篩面上做外擴漸開線運動，其振動稱之為旋振動、故該系列振動篩稱之為旋振動篩。旋振篩具有物料運行的軌跡長，篩面利用率高等優點，調節上、下兩端重錘的相位角，可改變物料在篩面上的運動軌跡?？梢詫ξ锪线M(jìn)行精篩分、調整上下重錘重量可實現概率篩分等。 |
XZS旋振篩物料運動軌跡圖:
|
XZS旋振篩型號含義:
X Z S (S) （旋轉）（振動）（篩選）（層級） |
XZS旋振篩技術參數表: 旋振篩型號 | 600 | 800 | 1000 | 1200 | 1500 | 1800 | 2000 | 有效篩面直徑 mm | φ 540 | φ 730 | φ 900 | φ 1100 | φ 1400 | φ 1700 | φ 1886 | 有效篩分面積 | 0.2281 | 0.4183 | 0.6359 | 0.9499 | 1.5386 | 2.2687 | 2.7922 | 篩網規格 | 2 —— 500 目 | 層數 | 1-5 | 1-5 | 1-5 | 1-5 | 1-5 | 1-3 | 1-3 | 功率 KW | 振動電機 | 0.55 | 0.75 | 1.1 | 1.5 | 2.2 | 3.0 | 3.7 | 普通電機 | 0.75 | 1.1 | 1.5 | 1.5 | 2.2 | 2.2 | 3.0 |
備注:因物料的差異及篩網目數不同，表中產量僅供參考。 |
XZS旋振篩外形及安裝尺寸:
型號 | A | B | C | D | E | F | G | K | M | N | Q | 全高 | 一層 | 二層 | 三層 | XZS-400 | Φ460 | Φ100 | Φ460 | 300 | 400 | 500 | 700 | Φ80 | Φ400 | 4-Φ11 | 310 | 620 | 720 | 820 | XZS-600 | Φ660 | Φ150 | Φ530 | 340 | 460 | 500 | 700 | Φ100 | Φ475 | 4-Φ11 | 400 | 620 | 720 | 820 | XZS-800 | Φ800 | Φ200 | Φ680 | 370 | 490 | 610 | 730 | Φ150 | Φ630 | 4-Φ13 | 540 | 710 | 830 | 950 | XZS-1000 | Φ960 | Φ230 | Φ800 | 420 | 540 | 660 | 780 | Φ150 | Φ750 | 4-Φ13 | 640 | 760 | 880 | 1000 | XZS-1200 | Φ1160 | Φ250 | Φ985 | 560 | 680 | 800 | 920 | Φ150 | Φ925 | 4-Φ13 | 750 | 900 | 1040 | 1180 | XZS-1500 | Φ1500 | Φ250 | Φ128 | 580 | 740 | 900 | 1060 | Φ200 | Φ1200 | 4-Φ17 | 930 | 1140 | 1330 | 1620 | XZS-1800 | Φ1800 | Φ350 | Φ190 | 1090 | 1250 | 1410 | 1570 | Φ200 | Φ1820 | 4-Φ17 | 1180 | 1504 | 1664 | 1824 | XZS-2000 | Φ2000 | Φ350 | Φ210 | 1090 | 1250 | 1410 | 1570 | Φ200 | Φ2020 | 4-Φ17 | 1360 | 1514 | 1674 | 1834 |
|
YUF先生再次整理如有標注不準確歡迎指正
